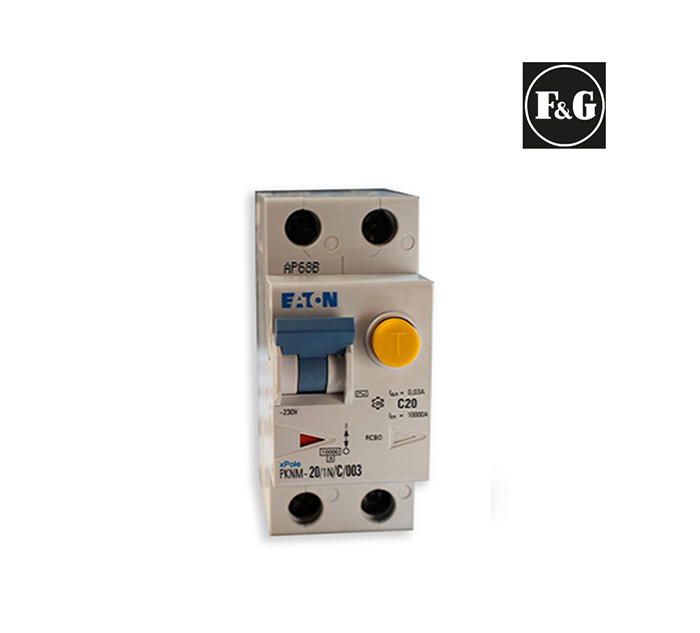

كليدهاي تركيبي مینیاتوری و جریان نشتی ( RCBO )

اين نوع كليدها, تركيبي از كليدهاي جریان نشتی و مينياتوري تك فاز با نول مي‌باشند كه علاوه بر قطع مدار در اثر نشت جريان با قطع مدار در زمان اتصال كوتاه و اضافه بار ، ازبروزخطرات احتمالي جلوگيري مي‌نمايد ، بدين ترتيب اين وسيله داراي عملكرد مشترك كليدهاي جریان نشتی و مينياتوري بوده و نيازي به استفاده از كليدهاي مينياتوري و كليدهاي جریان نشتی بصورت جداگانه نمي باشد.

کلیدهای ترکیبی مینیاتوری و جریان نشتی شرکت اف اند جی از جریان 2 الی 40 آمپر با رنگ بندی متنوع شاسی کلید مطابق با استانداردهای بین المللی برابر جریان نامی کلید، در نوع تکفاز و نول در دو تیپ روشنائی و موتوری با حساسیتهای 10 الی 300 میلی آمپر تولید و عرضه می گردد.

قسمت مينياتوري (MCB ) دركليد هاي تركيبي (RCBO)

اين قسمت وظيفه قطع مدار در زمان اتصال كوتاه و اضافه بار ( جريانهاي بيشتر از جريان مجاز نامي ) را دارا مي‌باشد كه بــا قطع فاز ونول حفاظت كامل را ايجاد مي‌نمايد .

همچنين به علت تسريع در وصل و تاخير در قطع كنتاكت متحرك مخصوص به پل نول ، امكان ايجاد ولتاژ و يا جريان برگشت وجود ندارد .

در حقیقت عملکرد قسمت مینیاتوری(MCB ) كليدهاي تركيبي ( RCBO ) در جريانهاي اتصال كوتاه و اضافه بار ، علاوه جلوگیری از آسیب رسیدن  به سيستم سيم كشي و تجهيزات مربوط ,‌ احتمال ايجاد خطرات مختلفي از جمله آتش سوزي را از بین می برد.

قسمت جریان نشتی ( RCD ) در كليدهاي تركيبي ( RCBO )

اين قسمت وظيفه قطع مدار در زمان نشت جريان و تماس مستقيم يا غيرمستقيم فرد با سيم فاز را بعهده دارد و در هنگام نشت جريان ناشي از نقص عايقي در وسايل الكتريكي يا سيستم سيم كشي قبل از بروز هرگونه خطر عمل نموده و برق را قطع مي كند .

همچنين در تماس مستقيم فرد با سيم فاز يا غير مستقيم با فاز ( بدنه لوازم برقي كه داراي ولتاژ مي‌باشد ) عمل قطع انجام مي‌گردد.

سایر مزاياي كليدهاي تركيبي(RCBO) شرکت اف اند جی

  • داراي قدرت قطع بالا .
  • داراي جريان‌هاي نامي مختلف (In) .
  • داراي جريان‌هاي قطع نشتي مختلف:    10 mA,30 mA,100 mA,300 mA
  • داراي لوازم جانبي متنوع .
  • داراي قابليت قطع فاز و نول با در نظر گرفتن شرايط لازم براي جلوگيري از برگشت جريان و ولتاژ ( قطع فاز قبل از نول و وصل نول قبل از فاز )
  • داراي نشان دهنده حالتهاي قطع و وصل .
  • داراي شاسي با رنگهاي مختلف استاندارد شده برحسب جريان هر كليد .
  • داراي ترمينال دو منظوره ( قابل اتصال به باس بار و كابل ) .
  • داراي قابليت عدم وابستگي عملكرد كليد به ولتاژ شبكه.
  • داراي كاربردهاي خانگي ، تجاري و صنعتي .
  • داراي قابليت قطع برق در مواقع بحراني ( زلزله ، سيل و … ).
  • داراي تائيديه هاي مختلف بين المللي .
  • توليد شده در ابعاد استاندارد .
  • داراي 5 سال ضمانت بدون قيد و شرط .
